الجزء العلوي من سلسلة VC. بناءً على طلب العديد من العملاء، تم تزويد VC4S المجهزة جيدًا بالفعل بإعدادات الشحن اليدوية الحالية ودعم البطاريات 20700/21700 المحمية إلكترونيًا. الشاحن مناسب للمبتدئين وكذلك للمستخدمين المتقدمين الذين يرغبون في معرفة المزيد عن بطارياتهم أكثر من مجرد “ممتلئة” أو “فارغة”.
تقف XTAR في الجمع بين مبدأ التقدم التكنولوجي والمسؤولية عن السلامة وحماية البيئة.
مع أربع فتحات شحن تعمل بشكل مستقل، للتشغيل على أي منفذ USB 5V أو للحصول على الطاقة الكاملة، قم بالتوصيل بمحول طاقة USB للشحن السريع (400613).
تحديد السعة الفعلية أو شحن البطاريات أو تفريغها لجهد التخزين (الجهد المقدر) للحفاظ على البطاريات أثناء التخزين الممتد، أو إعداد تيار الشحن اليدوي (اختياري) أو معالج مراقبة الجودة المدمج لتحقيق إجمالي الإخراج الكامل 4A (فقط مع مصدر طاقة USB للشحن السريع). nbsp;(فقط مع مصدر طاقة QC USB) هي أهم الإضافات إلى الشاحن الناجح جدًا بالفعل VC4 و VC4S إلى جانب الغلاف المنقح حديثًا بدعم من 20700/21700.
متوافق مع جميع أنابيب USB ومحولات السيارة، ويتم تحديد وتعديل جهد الإدخال وتيار الشحن بذكاء.مصدر الطاقة غير متضمن.(وحدة إمداد طاقة USB QC مناسبة400613,400622)
يمكن لـ XTAR VC4SL اكتشاف وعرض وشحن بطاريات Ni-MH وLi-Ion في وقت واحد. تعرض الشاشة الكبيرة والواضحة: تيار الشحن، جهد البطارية، المقاومة الداخلية، نوع البطارية، السعة المشحونة أو المفرغة في mAh لجميع حجرات البطارية وفقًا للدورة المحددة.
10440 / 14500 / 14650 / 16340 / 17335 / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 20700 / 21700.
لا يمكن شحن البطاريات التالية إلا في الفتحة 1 والفتحة 4: 25500 / 26650 / 26700 / 32650
3.6V/3.7V بطاريات ليثيوم أيون.
مناسب أيضًا للبطاريات المحمية 20700/21700. الأعلى. الطول 77.5 mm.
AAAA / AAA / AA / أ
لا يمكن شحن البطاريات التالية إلا في الفتحة 1 والفتحة 4: SC / C / D
يحتوي شاحن Xtar VC4S على أربع فتحات شحن ذكية تعمل بشكل مستقل عن بعضها البعض.

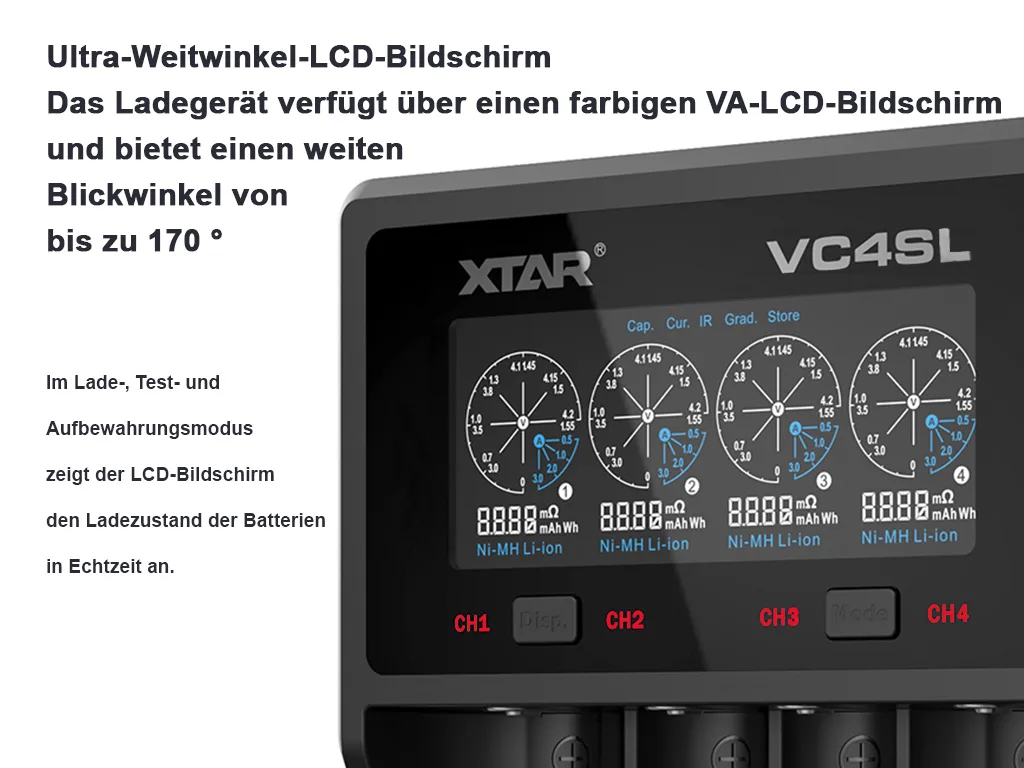

شاشة LCD في الوقت الفعلي، تعرض جهد الشحن وحالة البطارية وسعة نوع البطارية في mAh لجميع فتحات البطارية.
ثلاثة أوضاع تشغيل: وضع الشحن والمعدل والتخزين.
اختبار القدرة الفعلية وتعظيم عمر البطاريات.
QC3.0 شحن سريع، بحد أقصى. 3A لفتحة واحدة، إجمالي الحد الأقصى. 4A
يمكن استخدام Xtar VC4SL مع أي محول USB أو “شحن سريع”.
تعمل وظيفة التشغيل الناعم على تجنب تلف البطارية الناتج عن زيادة الطاقة
0V وظيفة التنشيط، للبطاريات شديدة التفريغ
مدخل USB-C
مراقبة درجة حرارة IC، لمنع حدوث ارتفاع درجة الحرارة
عكس القطبية وحماية ماس كهربائى
خوارزمية الشحن ثلاثية المراحل
طرق الشحن TC، CC CV،
تحديد ذكي لطاقة الإدخال والاختيار التلقائي لطريقة الشحن وتيار الشحن
الإعداد الحالي للشحن اليدوي لجميع فتحات الشحن الأربعة 0.25A / 0.5A / 1A / 2A / 3A
توقف الشحن التلقائي، يتوقف الشحن تلقائيًا عند امتلاء البطارية.
شاحن Xtar VC4SL، كابل USB-C إلى USB-A، دليل التعليمات باللغات الإنجليزية والفرنسية والألمانية والإيطالية والإسبانية والبولندية والروسية والتركية.
1. قم بشحن البطاريات المخصصة للجهاز فقط.
يرجى الانتباه دائمًا إلى جهد الشحن المحدد. 3.
3. لا تشحن البطاريات إلا بجهد الشحن المناسب (خطر الانفجار).
4. الجهاز مخصص للاستخدام المنزلي، ويُحفظ بعيدًا عن الماء والرطوبة!
5. التفكيك والتعديل ممنوع منعا باتا!
6. يرجى تجنب ماس كهربائى.
البيانات الفنية
| الإدخال QC3.0 | 5.0V العاصمة 3A / 9V العاصمة 2A |
| تيار الشحن | من 0.1A إلى 3.0A |
| تيار شحن قابل للتعديل يدويًا | 0.25A / 0.5A / 1A / 2A / 3A |
| شحن التوزيع الحالي | 3Ax1/2Ax2/1Ax4/0,5Ax4 |
| شحن الجهد | 4.2V ± 0.05V / 1.45±0.1V |
| استئناف شحن Li-Ion. | في 3.9V |
| الاستهلاك الحالي بدون تحميل | 47mA إلى 200mA |
| درجة حرارة التشغيل | 0 °C – 40 °C |
| الحجم في mm | L156 × W115.5 × H35 |
| الوزن بدون ملحقات | 230 |
| VC4 | VC4 / VC4S / VC4SL |
| نوع البطارية | 3.6/3.7V / نعم / نعم / نعم |
| 1.2V | نعم / نعم / نعم |
| شحن البطاريات المحمية 21700 | لا / لا / نعم |
| طاقة الإدخال | 5V 2.1ADC منفذ جاك / 5V 2.1A & QC3.0 منفذ USB صغير / 5V 2.1A & QC3.0 منفذ USB من النوع C |
| ماكس الشحن الحالي | 1A × 2 / 3A × 1 / 3A × 1 |
| كيفية اختيار التيار | تلقائياً / تلقائياً / قابل للتحديد 3A/2A/1A/0.5A/0.25A |
| اختبار الأشعة تحت الحمراء | لا / نعم / نعم |
| اختبار القدرات | لا / نعم / نعم |
| وضع التخزين | لا / نعم / نعم |
| شاشة LCD | نوع البطارية * حجم الشحن * تيار الشحن * جهد الشحن / * نوع البطارية * حجم الشحن * تيار الشحن * جهد الشحن * المقاومة الداخلية / * نوع البطارية * حجم الشحن * تيار الشحن * جهد الشحن * المقاومة الداخلية |
| أين تشتري | متجر عالمي عبر الإنترنت وغير متصل / متجر عالمي عبر الإنترنت وغير متصل / متجر عالمي عبر الإنترنت وغير متصل |
*تم اختبار المعلمات المذكورة أعلاه معمليًا. قد تختلف القيم التقريبية بين الشاحن والبطاريات والبيئة.
تعتمد سرعة الشحن (تيار الشحن) للبطاريات على مصدر الطاقة USB. من الممكن اختيار مصدر طاقة USB أضعف، ومع ذلك، لم يعد شحن البطاريات ممكنًا بالتيار الكامل.
وحدة إمداد طاقة مناسبة للاستفادة الكاملة من تيار الشحن: رقم المنتج:400613FLYPOWER EP-18WQC3 شحن سريع,400613XTAR QC3.0 18W
يبلغ استهلاك الطاقة الخاملة عند 5V تقريبًا 200 مللي أمبير عندما تكون الشاشة ساطعة 64 مللي أمبير عندما تكون الشاشة خافتة و47 مللي أمبير عندما تكون الشاشة متوقفة.
عند 0V، يُبلغ الشاحن عن “خطأ”.
فوق 0V، يقوم الشاحن بتقدير بطاريات Ni/MH ويبدأ الشحن. يتم تغيير هذا التقدير إلى Li-Ion بمجرد وصول جهد البطارية إلى قيم Li-Ion.
أسفل 1.8 V، يفترض الشاحن Ni/MH.
فوق 1.8 V، يفترض الشاحن Li-Ion.
بعد انقطاع التيار الكهربائي أو إدخال البطارية، سيستمر الشحن.
عندما لا تكون الوحدة متصلة بمصدر الطاقة، تقريبًا. 1 يتم استهلاك مللي أمبير بواسطة بطارية Li-Ion و0.1 A بواسطة بطارية Ni/MH.
يعرض القرص الحالي أقصى تيار شحن ممكن، وليس تيار الشحن الفعلي. استخدم شاشة “Cur” لهذا الغرض.
تومض شاشة mAh “ممتلئة” عندما تكون البطارية المقابلة ممتلئة ويضيء مؤشر LED باللون الأخضر.
الاختلافات النموذجية:
