Geeignet für alle Li-Polymer- oder Li-Ion-Akkus, die aus Sicherheitsgründen oder aufgrund einer Erhöhung der Zyklenzahl nicht über 2.9V geladen werden dürfen.

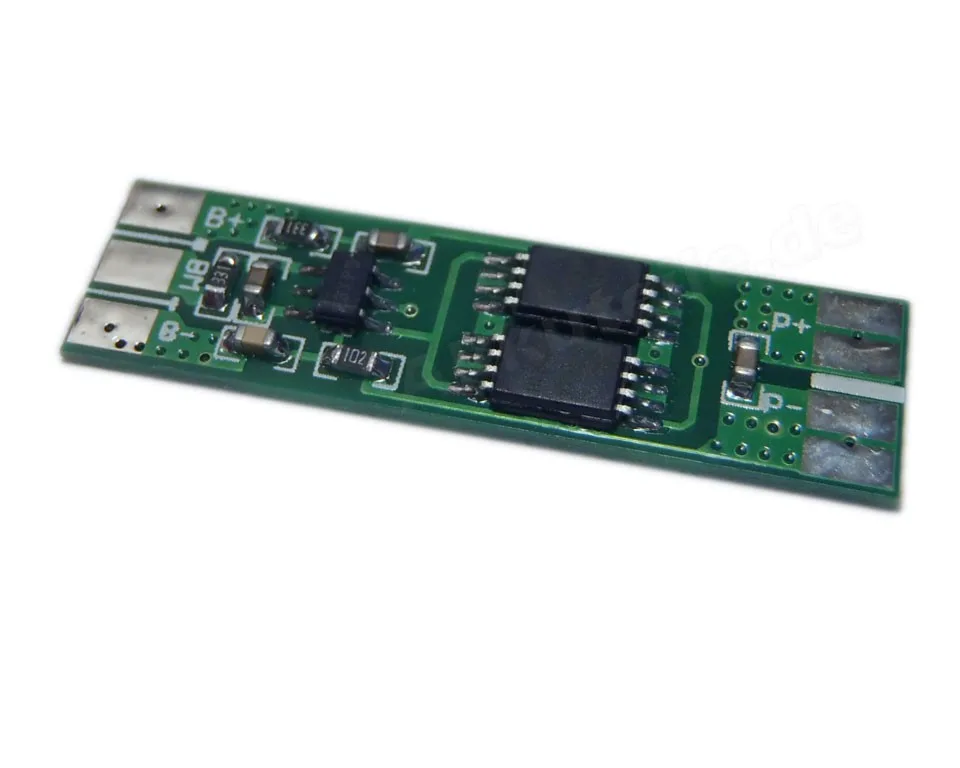

2S PCB/PCM – Keeppower 2S-0830 (Schutzelektronik) Abschaltung bei 3.9V
BMS (Batteriemanagementsystem) – PCB-Schutzschaltung für zwei Li-Polymer-Batterien (hergestellt in Japan). Ein Batteriemanagementsystem (BMS) ist eine elektronische Schaltung, die der Überwachung und Steuerung eines wiederaufladbaren Batteriesystems dient, d. h. aAkkumulatorsystemverwendet wird. Die Notwendigkeit eines BMS entsteht, wenn mehrere Akkuzellen zu einer Batterie zusammengeschaltet werden. Das BMS soll die unvermeidbaren produktionsbedingten Schwankungen verschiedener Parameter der Akkumulatorzellen, wie beispielsweise Kapazität und Leckströme, erkennen, überwachen und anpassen.Anwendung:Li-Polymer, Li-Ionen-Akkupacks Überladeschutz bei 3.9V ± 0.025VNotiz:Nach dem Einlöten muss die Schutzschaltung im Akkupack aktiviert werden, dies erfolgt durch eine kurze Aufladung durch die Elektronik.Das Datenblatt können Sie hier einsehen:< hier klicken >
Schaltplan:
Technische Daten
| Modell | XZD-2S0830-V1 |
| Überladeschutz (VCU) | 3.9V ± 0.025V . |
| Überladeverzögerungszeit | 1000mS ± 300mS . |
| Überladungsauslösespannung | 3.45V ± 0.05V |
| Tiefentladeschutz (VDD) | 2.50V ± 0.08V |
| Unterentladungsverzögerungszeit | 128mS ± 39mS |
| Unter Entladungsauslösespannung | 2.5V ± 0.08V |
| Überstromschutz (IEC) | 7A – 12A . |
| Vollständiger PCB-Widerstand | max. 45mΩ |
| Material | FR4 (30.0 mm x 7.95 mm) |
